MODRATHERM ZEUS EKO
Die ZEUS EKO Stahl-Warmwasserkessel sind primär für die Verbrennung von Holz mit einem Wassergehalt von bis zu 20 % und einer maximalen Länge von 500 mm sowie von Holzbriketts ausgelegt. Der Kesselkörper besteht aus hochwertigem, hitzebeständigem Kesselstahl mit einer Wandstärke von 5 mm (die flammen- und wasserberührenden Wände des Brennraums) und 3 mm (die wasserberührenden Wände). Die Isolierverkleidung ist aus 1 mm dickem Stahlblech gefertigt und pulverbeschichtet. Die Wärmedämmung besteht aus Mineralwolle. Der Rost ist aus Gusseisen.
Die moderne Konstruktion der Wärmeaustauschflächen und des Brennraums gewährleistet eine optimale Verbrennung mit hohem Wirkungsgrad und geringer Schadstoffbildung im Abgas.
Kessel erfüllen strengste Umweltkriterien.
- Entspricht Klasse 5 nach EN 303-5 und dem EKODESIGN-Standard.
- Blechstärke: 5 mm.
- Auch für Schwerkraftbetrieb geeignet.
- Breiter Leistungsbereich.
- Kessel ohne Stromanschluss.
-
75 Jahre Geschichte – eine bewährte Tradition Die Tradition der Entwicklung und Herstellung von Zentralheizungskesseln begann in den frühen 1960er Jahren.
-
Lange Kessellebensdauer Dank langjähriger Erfahrung, der verwendeten Materialien und moderner Produktionstechnologien erreichen unsere Kessel zur Zufriedenheit unserer Kunden eine lange Lebensdauer; ein bedeutender Teil der Produkte ist auch nach vielen Jahren noch in Betrieb.
-
Eigenentwicklung und Konstruktion Die Produkte werden in Zusammenarbeit mit führenden europäischen Unternehmen und Institutionen in den Bereichen Verbrennung, Regelung und Konstruktion entwickelt.
-
Ökologische Verbrennung Unsere Produkte erzielen einen hohen Wirkungsgrad und niedrige Emissionswerte, was eine ökologische Verbrennung und den Umweltschutz sowie niedrige Betriebskosten gewährleistet.
Warum sollte man sich für einen ZEUS EKO Heizkessel entscheiden?
-
1. Heizkessel ohne Stromanschluss
Dank einer speziellen Konstruktion, die in den meisten beheizten Gebäuden für gute Zugverhältnisse sorgt, benötigt der Kessel keinen Abgasventilator und ist völlig unabhängig von Strom.
-
4. Breites Leistungsspektrum
Die Heizkessel von ZEUS EKO sind in einem breiten Leistungsspektrum erhältlich und decken den Bedarf sowohl von Einfamilienhäusern als auch von Gewerbeimmobilien ab. Heizkessel mit geringerer Leistung eignen sich beispielsweise als Backup-Lösung für eine Wärmepumpe.
-
2. Kompakte Größe und geringes Gewicht
Dank ihrer einfachen, aber effektiven Bauweise zeichnen sich ZEUS EKO-Kessel durch sehr geringe Abmessungen und ein niedriges Gewicht aus. Diese Kompaktheit ermöglicht die Installation des Kessels auch in Bereichen mit sehr eingeschränktem Zugang oder wenig Platz.
-
5. Große Ladekammer
Die große Brennkammer ermöglicht eine lange Brenndauer von bis zu 6 Stunden und sorgt auch für die problemlose Verbrennung großer Brennholzstücke. Das Brennmaterial kann horizontal oder vertikal eingefüllt werden. Auch minderwertiges Holz – sowohl weiches als auch hartes – kann verbrannt werden.
-
3. Einfache Wartung
Heizkessel sind einfach zu bedienen und müssen in der Regel einmal im Monat gereinigt werden. Die Reinigung des Heizkessels selbst dauert etwa 15–20 Minuten und erfordert keine Fachkenntnisse.
-
6. Lange Kessellebensdauer
Bei sachgemäßer Wartung und Bedienung kann die Lebensdauer des Kessels bis zu 20-25 Jahre betragen! Auch die Verwendung von trockenem Brennstoff und der Betrieb des Kessels oberhalb der Taupunkttemperatur tragen zu seiner langen Lebensdauer bei.

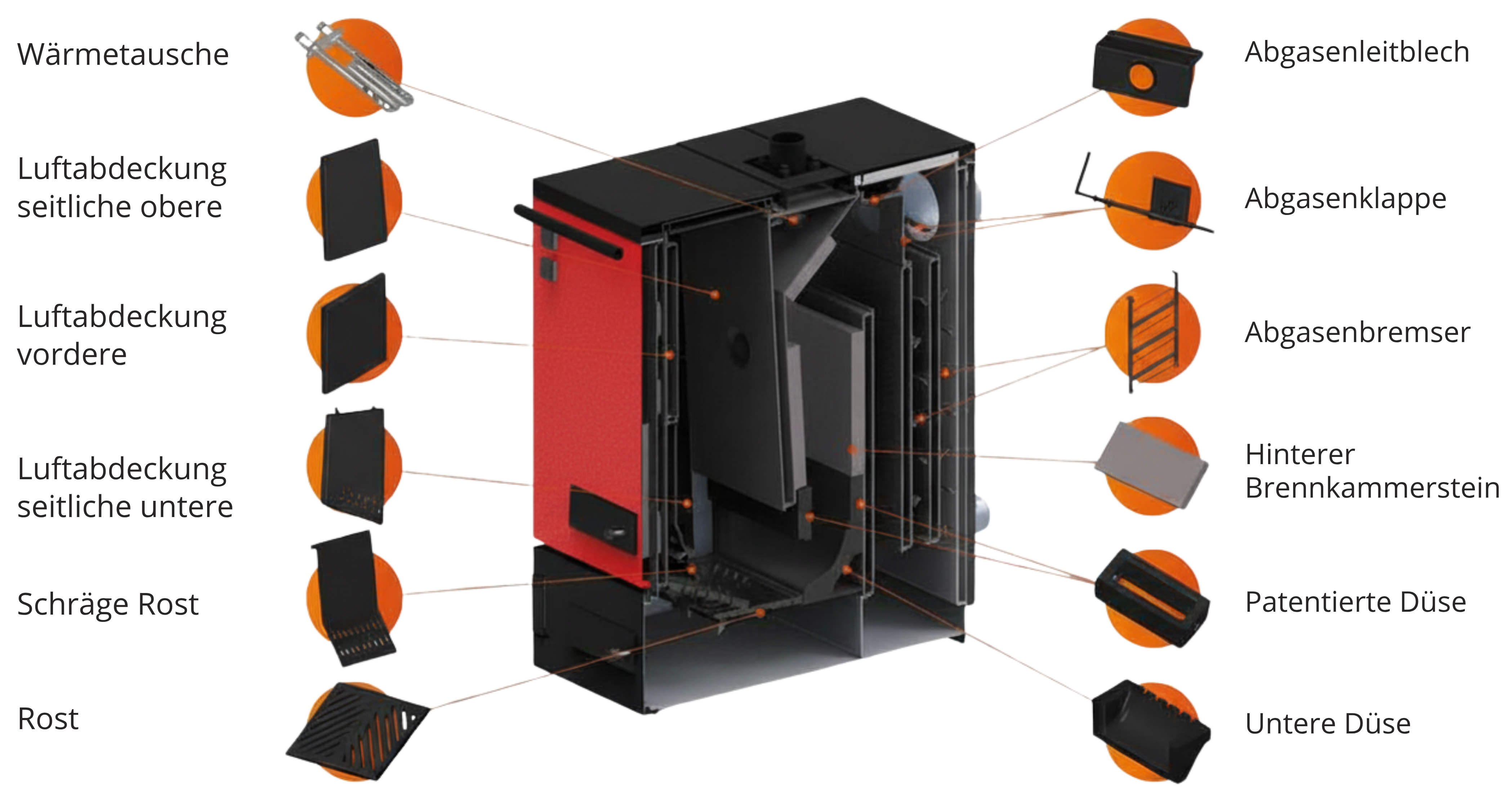

Beschreibung der Hauptteile des ZEUS EKO-Kessels
Kesselbeschreibung
Die neue ZEUS EKO Holzheizkessel-Serie erfüllt die Emissionsklasse 5 und das EKODESIGN-Standard. ZEUS EKO Heizkessel können ohne Strom und mit Schwerkraft betrieben werden. Dank eines neuen, patentierten Brennkammersystems gewährleisten sie eine ökologische Verbrennung bei hohem Wirkungsgrad.
Die Heizkessel werden mit einem Ein- und Auslassflansch (4x M12-Schraube) mit G2″-Ausgang (Innengewinde) für eine einfachere Erstinstallation geliefert.
- Der Kessel erfüllt die Energieeffizienzklasse 5 nach STN EN 303-5 und das EKODESIGN-Standards gemäß Verordnung (EU) 2015/1189 der Kommission.
- Hoher Wirkungsgrad, geringer Brennstoffverbrauch
- Umweltfreundliche Verbrennung
- Einfache Bedienung und lange Lebensdauer
Kesselkonstruktion
Der Kessel ist aus hochtemperaturbeständigen Stahlblechen geschweißt. Der Innenraum ist durch eine Wassertrennwand in einen Vorschubschacht, eine Brennkammer und einen Wärmetauscher unterteilt, durch den die Rauchgase zum Rauchabzug strömen. Unterhalb der Brennkammer und des Vorschubschachts befindet sich ein zweiteiliger Rost, der seitlich am Kessel über einen Hebel bedient wird.
Die Regelung der der Brennkammer zugeführten Sekundärluft erhöht den Wirkungsgrad des Kessels. Die Primärluft wird unter dem Rost über eine verstellbare Klappe in der Aschekastentür zugeführt. Die Regelung erfolgt manuell oder über einen automatischen Leistungsregler (TRV), der als Zubehör mit dem Kessel geliefert wird. Heizwasserzulauf und -ablauf sind standardmäßig mit G2″-Flanschen ausgestattet; alternativ ist der Kessel auch mit G1½″- oder DN65-Flanschen erhältlich. Der Rauchabzug verläuft mittig am Kesselrücken.
Kesselnutzung, Brennstoff
Der ZEUS EKO Stahl-Warmwasserkessel eignet sich zur Beheizung von Wohnungen, Einfamilienhäusern, Gewerbegebäuden und ähnlichen Gebäuden mit einem Wärmebedarf von 13 kW bis 36 kW. Das Heizsystem kann mit einem offenen oder Druckausdehnungsgefäß, Schwerkraft- oder Zwangsumlauf des Heizwassers und einem maximalen Überdruck von 200 kPa ausgestattet sein.
Der ZEUS EKO Kessel ist für die Verbrennung von trockenem Holz mit einer maximalen Restfeuchte von 20 % ausgelegt, d. h. für Rundholz mit einem Durchmesser von bis zu 100 mm und einer Länge von bis zu 500 mm oder für Spaltholz mit oder ohne Rinde sowie für Holzbriketts. Der Hersteller empfiehlt, das Holz quer in den Beschickungsschacht einzulegen, um eine gleichmäßige Verbrennung und einen guten Brennstofftransport zu gewährleisten. Bei der Verwendung von sehr großen Holzscheiten ist eine erhöhte Aufsicht durch den Bediener erforderlich.
Eine einwandfreie Funktion hängt neben der fachgerechten Installation von einem ausreichenden Schornsteinzug und einer ordnungsgemäßen Bedienung ab.
Kesselschnitt
| Nummer | Name |
| 15 | Gegenflansch |
| 16 | Eustritt/Eintritt der thermischen Ablaufsicherung |
| 17 | Ladetür |
| 18 | Dichtungsschnur der Ladetür |
| 19 | Griff |
| 20 | Thermometer und Manometer |
| 21 | Frontluftabdeckung |
| 22 | Feuerfeste Betonformstücke |
| 23 | Seitliche Luftabdeckung oben/unten |
| 24 | Brennkammer |
| 25 | Schräge Rostfläche |
| 26 | Bodenformstück |
| 27 | Gusseisenrost |
| Nummer | Name |
| 28 | Dichtungsschnur für Aschenbechertür |
| 29 | Aschenbechertür |
| 30 | Seitenabdeckung |
| 31 | Aschenbehälter |
| 32 | Reinigungstür für Wärmetauscher |
| 33 | Füllventil |
| 34 | Rückabdeckung |
| 35 | Abgasenbremser |
| 36 | Heizklappe |
| 37 | Klappengriff |
| 38 | Dichtungsschnur für Wärmetauscherdeckel |
| 39 | Wärmetauscherdeckel |
| 40 | Abgasleitblech |
Kesselabmessungen
- Sekundärluftklappe
- Reinigungsklappe für Wärmetauscher (beidseitig)
- Rosthebel (beidseitig montierbar)
- Aschenbecherklappe
- Thermometer und Manometer
- Nachkühlungs-Sicherheitsventil (nicht im Lieferumfang enthalten)
- Thermostatregler (TRV)
- Türgriff
|
Tabelle mit technischen Daten
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
