Technické údaje
Hlavné rozmery:
| ZEUS | 25/20 VU4 | 25 VU5 | 30 VU6 |
| Rozmer A | 800 | 800 | 950 |
| B | 435 | 435 | 435 |
| C | 1120 | 1120 | 1120 |
| D | 959 | 959 | 959 |
| E | 794 | 794 | 794 |
| F | 181 | 181 | 181 |
| G | 613 | 613 | 613 |
| H | 165 | 165 | 165 |

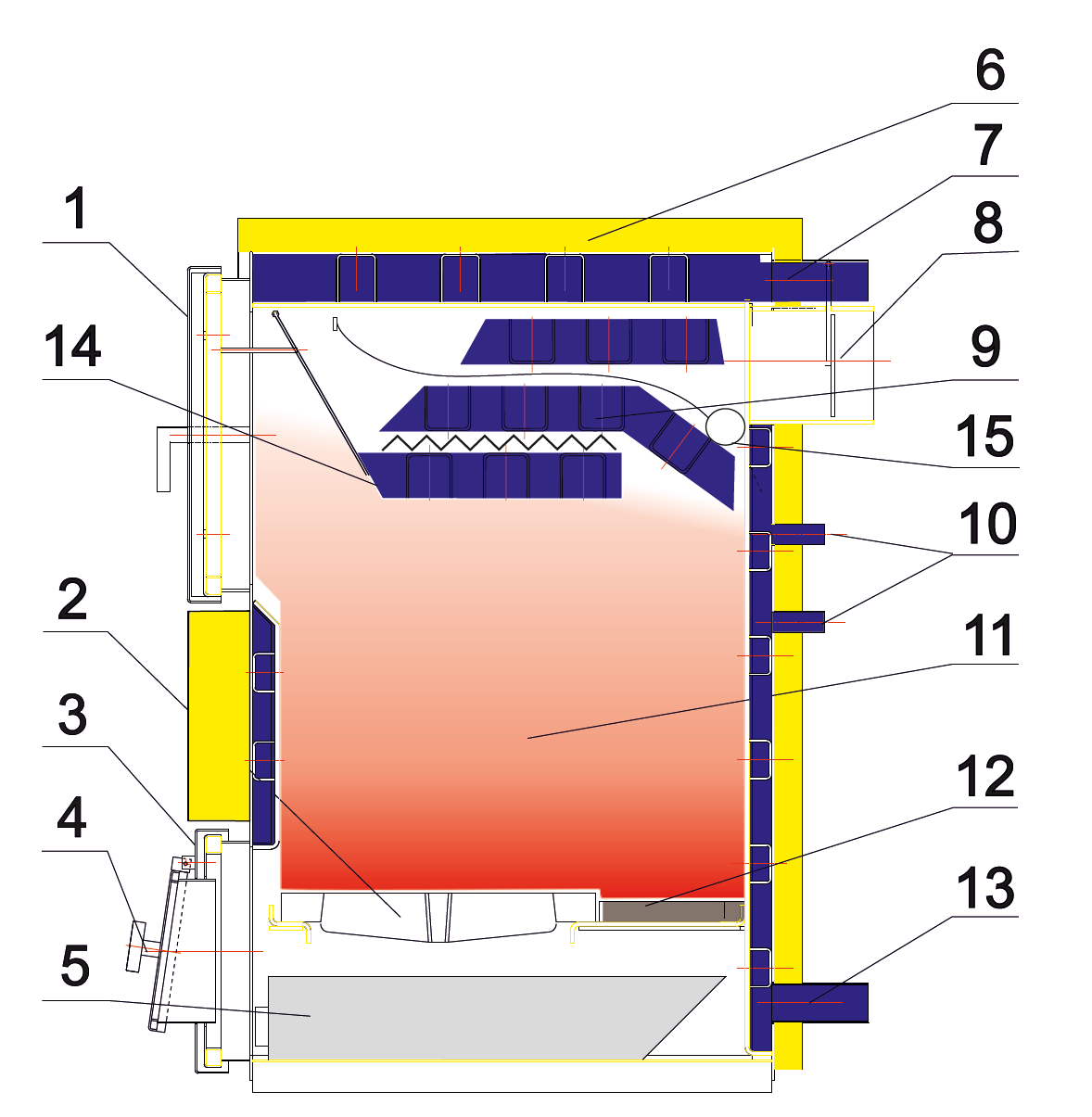

Funkčná schéma kotla:
Legenda:
- nakladacie dvierka
- liatinové článkové rošty
- popolníkové dvierka
- klapka prívodu spaľovacieho vzduchu
- popolník
- tepelná izolácia
- nátrubok výstupnej vody G 2“
- vyústenie dymovodu s komínovou klapkou
- články spalinových ciest
- napojovacie otvory bezpečnostného výmenníka resp. integrovaného výmenníka TÚV G 1/2“
- spalinový priestor
- šamotové tvárnice (ZEUS 30 VU6)
- nátrubok vratnej vody G 2“
- usmerňovacia klapka toku spalín
- usmerňovač spalín (pri čistení spalinových ciest vybrať cez usmerňovaciu klapku 14)
Tabuľka technických údajov:
| MODRATHERM ZEUS VU | ||||
| Typ | ZEUS 25/20 VU4 | ZEUS 25 VU5 | ZEUS 30 VU6 | |
| Menovitý tepelný výkon kotla | kW | 20 | 25 | 30 |
| Účinnosť | % | 76 - 78 | ||
| Doporučené palivo ( EN 303-5) | - |
guľaté drevo mäkké A1 a tvrdé A2 štiepané drevo B1 maximálna vlhkosť paliva 20% |
||
| Náhradné palivo | - | drevene brikety, hnedé uhlie | ||
| Hĺbka spaľovacieho priestoru |
mm |
420 | 420 | 570 |
| Objem vody | l | 52 | 52 | 61 |
|
Tlaková strata kotla pri V=1,5 m3 . h-1 ( ∆ p=2V2) |
mbar | 3,1 | 3,1 | 3,2 |
| Prikladací priestor | l | 65 | 65 | 88 |
| Doporučený ťah komína | Pa | 15 | ||
| Maximálny prevádzkový tlak kotla | bar | 2,5 | ||
| Max. tlak bezpečnostného výmenníka | bar | 6 | ||
| Pripojenie na vykurovaciu sústavu | " | 2" | ||
| Rozmery plniaceho otvoru ( š x v ) | mm | 290 x 490 | ||
| Rozmery kotla ( š x v x h) | mm | 435x1120x800 | 435x1120x950 | |
| Celková hmotnosť kotla | kg | 218 | 221 | 262 |
| Pripájací priemer hrdla odvodu spalín | mm | 159 | ||
